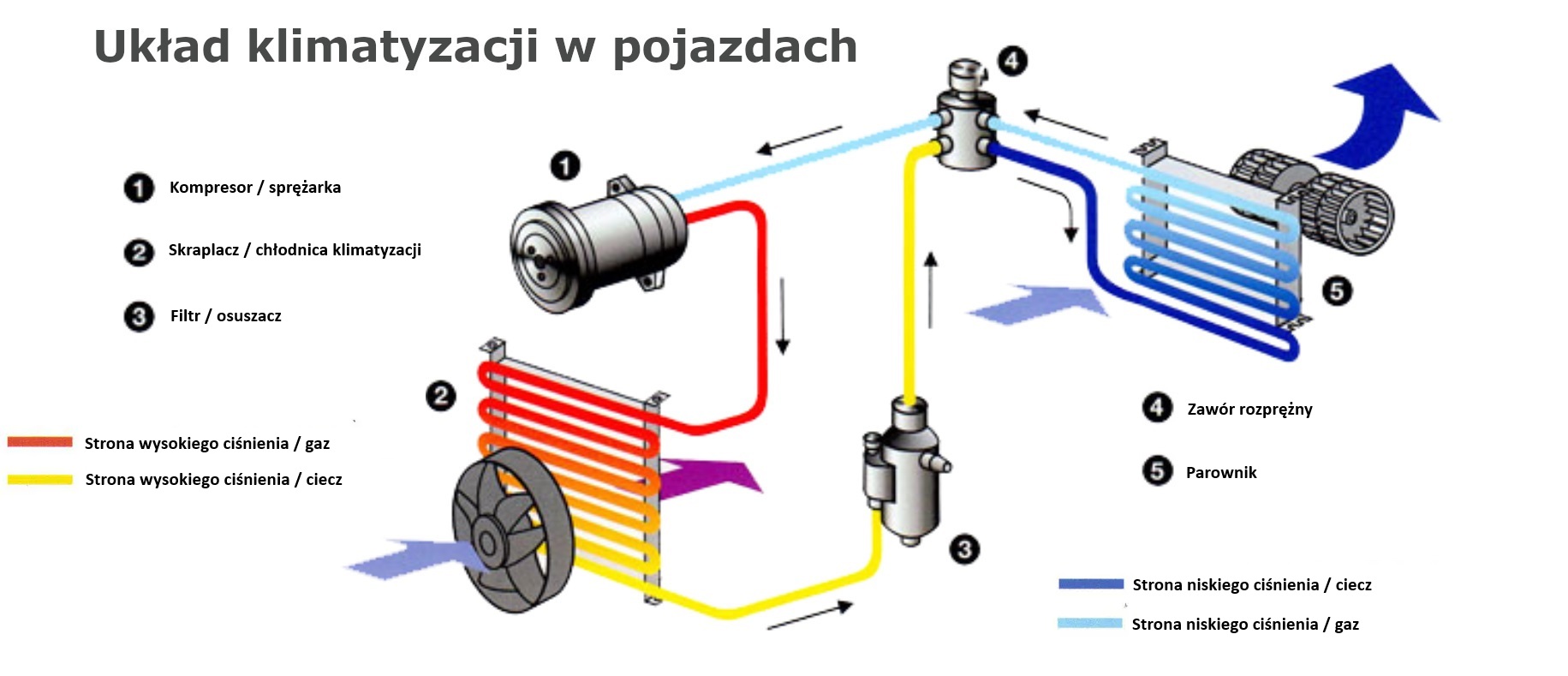

1. KOMPRESOR / SPRĘŻARKA KLIMATYZACJI
Sprężarka klimatyzacji w samochodzie to kluczowy element układu klimatyzacji, który odpowiada za sprężanie i cyrkulację czynnika chłodniczego w systemie. Dzięki niej możliwe jest schładzanie powietrza w kabinie pojazdu. Poniżej znajdziesz szczegóły, jak działa sprężarka i jakie są jej funkcje.
Co to jest sprężarka klimatyzacji?
Sprężarka (kompresor) klimatyzacji to urządzenie mechaniczne, które jest napędzane paskiem klinowym (lub paskiem wielorowkowym) połączonym z silnikiem samochodu. W niektórych nowoczesnych pojazdach może być również napędzana silnikiem elektrycznym.
Jak działa sprężarka klimatyzacji?
- Pobieranie czynnika chłodniczego: Sprężarka pobiera czynnik chłodniczy w stanie gazowym o niskim ciśnieniu z parownika.
- Sprężanie czynnika: W sprężarce czynnik chłodniczy jest sprężany, co powoduje wzrost jego ciśnienia i temperatury.
- Przesyłanie do skraplacza: Sprężony i gorący czynnik chłodniczy jest przesyłany do skraplacza, gdzie oddaje ciepło do otoczenia i zmienia stan z gazowego na ciekły.
- Kontrola ciśnienia: Sprężarka utrzymuje odpowiednie ciśnienie w układzie, co zapewnia efektywne działanie klimatyzacji.
Rodzaje sprężarek klimatyzacji
- Tłokowe: Tradycyjny typ sprężarki, w której tłoki poruszają się w cylindrach.
- Łopatkowe: Używają obrotowych łopatek do sprężania czynnika.
- Śrubowe: Stosowane w pojazdach o większej mocy, bardziej efektywne i trwałe.
- Scroll (spiralne): Ciche i wydajne, często stosowane w nowoczesnych samochodach.
Objawy uszkodzenia sprężarki klimatyzacji
- Brak chłodzenia powietrza w kabinie.
- Nietypowe dźwięki podczas pracy klimatyzacji (np. stukoty, piski).
- Wycieki oleju lub czynnika chłodniczego w okolicach sprężarki.
- Klimatyzacja włącza się i wyłącza w nieregularnych odstępach.
Jak dbać o sprężarkę klimatyzacji?
- Regularne serwisowanie układu klimatyzacji (wymiana czynnika i oleju).
- Używanie klimatyzacji przez cały rok (przynajmniej raz w miesiącu), aby zapobiec wysychaniu uszczelek.
- Unikanie przeciążania klimatyzacji (np. włączanie na maksymalną moc zaraz po uruchomieniu silnika).
Sprężarka klimatyzacji jest niezbędna dla komfortu jazdy, szczególnie w upalne dni. Jej prawidłowe działanie wymaga regularnej konserwacji i uwagi na pierwsze oznaki awarii.
2. SKRAPLACZ / CHŁODNICA KLIMATYZACJI
Skraplacz klimatyzacji (zwany również kondensatorem lub chłodnicą klimatyzacji) to kluczowy element układu klimatyzacji w pojazdach. Jego głównym zadaniem jest odprowadzanie ciepła z układu klimatyzacji i umożliwienie schłodzenia czynnika chłodniczego.
Jak działa skraplacz klimatyzacji?
- Przepływ czynnika chłodniczego:
- W układzie klimatyzacji czynnik chłodniczy (R134a lub HFO-1234yf) przepływa w postaci gazu pod wysokim ciśnieniem z kompresora do skraplacza.
- Gaz ten jest bardzo gorący, ponieważ został sprężony w sprężarce.
Oddawanie ciepła:
- Skraplacz, który przypomina wyglądem chłodnicę (zbudowany z cienkich rurek i żeber , tzw. lamel), oddaje ciepło do otoczenia.
- Ciepło jest odprowadzane dzięki przepływowi powietrza (pochodzącego od wentylatora lub podczas jazdy pojazdu).
Zmiana stanu skupienia:
- W miarę jak czynnik chłodniczy oddaje ciepło, zmienia stan skupienia z gazowego na ciekły (proces kondensacji).
- Ciekły czynnik jest chłodniejszy i gotowy do dalszego przepływu w układzie klimatyzacji.
Przekazywanie czynnika dalej:
- Schłodzony i skroplony czynnik przepływa do zaworu rozprężnego lub dyszy rozprężnej, gdzie jego ciśnienie jest obniżane, co pozwala mu schłodzić powietrze w parowniku.
Dlaczego skraplacz jest ważny?
- Efektywność chłodzenia: Prawidłowe działanie skraplacza pozwala na skuteczne odprowadzenie ciepła z układu, co jest kluczowe dla obniżenia temperatury w kabinie pojazdu.
- Ochrona układu: Skuteczna kondensacja zapobiega przegrzewaniu się innych elementów, takich jak sprężarka.
Gdzie znajduje się skraplacz?
Skraplacz zwykle znajduje się z przodu pojazdu, tuż przed chłodnicą silnika, aby zapewnić mu maksymalny przepływ powietrza podczas jazdy.
Problemy związane ze skraplaczem:
- Zabrudzenie: Liście, kurz i inne zanieczyszczenia mogą zmniejszyć efektywność wymiany ciepła.
- Uszkodzenia mechaniczne: Kamienie lub inne obiekty mogą uszkodzić rurki i żeberka.
- Nieszczelności: Mogą prowadzić do utraty czynnika chłodniczego i spadku wydajności klimatyzacji.
Utrzymanie skraplacza w dobrym stanie:
- Regularnie czyść skraplacz, aby zapewnić odpowiedni przepływ powietrza. Nie używaj myjek wysokociśnieniowych. Może to doprowadzić do uszkodzenia lameli. Zalecane środki czyszczące to NANO ALKALINE CLEANER
- Sprawdzaj szczelność układu klimatyzacji.
- Jeśli klimatyzacja nie działa efektywnie, warto zbadać skraplacz jako potencjalne źródło problemu / nieszczelności.
To urządzenie jest niezbędne dla zapewnienia komfortu cieplnego w pojeździe, szczególnie w upalne dni.
Osuszacz (inaczej filtr-osuszacz) jest kluczowym elementem układu autoklimatyzacji, który ma na celu usuwanie wilgoci i zanieczyszczeń z czynnika chłodniczego (np. R134a, R1234yf) krążącego w systemie. Jego funkcja jest niezbędna dla prawidłowego działania klimatyzacji.
Główne zadania osuszacza:
- Usuwanie wilgoci:
Wilgoć może przedostać się do układu klimatyzacji w wyniku nieszczelności lub podczas serwisowania. Woda wewnątrz układu może prowadzić do powstawania lodu w elementach takich jak zawór rozprężny, co zablokuje przepływ czynnika chłodniczego. Ponadto woda w połączeniu z czynnikiem chłodniczym i olejem sprężarkowym może tworzyć kwasy, które powodują korozję elementów układu oraz doprowadzić do zatarcia sprężarki. - Filtracja zanieczyszczeń:
Osuszacz zatrzymuje drobne cząstki zanieczyszczeń, które mogą dostać się do układu (np. opiłki metalu czy inne resztki powstałe w wyniku zużycia sprężarki). - Magazynowanie czynnika chłodniczego:
Osuszacz może pełnić funkcję bufora, przechowując nadmiar czynnika chłodniczego, aby zapewnić stabilne ciśnienie w układzie.
Budowa osuszacza:
Osuszacz składa się z:
- Obudowy (najczęściej wykonanej z aluminium lub stali),
- Wkładu absorbującego wilgoć (zazwyczaj są to kulki żelu krzemionkowego – tzw. silica gel),
- Filtra siatkowego zatrzymującego cząstki mechaniczne.
Umiejscowienie w układzie:
Osuszacz jest zwykle montowany pomiędzy skraplaczem (chłodnicą klimatyzacji) a zaworem rozprężnym, w miejscu, gdzie czynnik chłodniczy znajduje się w stanie ciekłym.
Konserwacja i wymiana:
- Osuszacz należy wymieniać regularnie, zgodnie z zaleceniami producenta pojazdu lub podczas każdej naprawy układu, która wymaga jego rozszczelnienia (np. wymiana sprężarki, skraplacza).
- Niesprawny osuszacz może prowadzić do obniżenia wydajności klimatyzacji, uszkodzeń sprężarki lub innych elementów układu.
Prawidłowe działanie osuszacza jest kluczowe dla trwałości i efektywności systemu klimatyzacji w pojeździe.
Zawór rozprężny w układzie autoklimatyzacji to kluczowy element, który reguluje przepływ czynnika chłodniczego w systemie, wpływając na jego ciśnienie i temperaturę. Jego głównym zadaniem jest kontrolowanie ilości czynnika chłodniczego, który trafia do parownika, w zależności od zapotrzebowania na chłodzenie lub grzanie.
Jak działa zawór rozprężny?
- Przemiana ciśnienia i temperatury:
- Czynnik chłodniczy pod wysokim ciśnieniem i w stanie ciekłym dociera do zaworu rozprężnego.
- Zawór rozprężny powoduje gwałtowny spadek ciśnienia czynnika, co obniża jego temperaturę.
Dostarczanie do parownika:
- Po rozprężeniu czynnik w niskiej temperaturze i ciśnieniu trafia do parownika, gdzie pochłania ciepło z wnętrza pojazdu.
- W procesie tym czynnik chłodniczy zmienia stan z cieczy na gaz, chłodząc powietrze.
Regulacja ilości czynnika:
- Zawór rozprężny dostosowuje przepływ czynnika chłodniczego w odpowiedzi na temperaturę parownika.
- Dzięki temu system działa efektywnie, unikając nadmiernego oblodzenia parownika i utrzymując odpowiednią temperaturę wewnątrz pojazdu.
Rodzaje zaworów rozprężnych
- Termostatyczne zawory rozprężne:
- Działają na podstawie temperatury czynnika chłodniczego. Wykorzystują czujnik temperatury, który kontroluje otwarcie zaworu.
Zawory rozprężne o stałym otworze:
- Posiadają stałą średnicę otworu, przez którą przepływa czynnik. Są prostsze, ale mniej precyzyjne w regulacji.
Problemy związane z zaworem rozprężnym
- Zablokowanie zaworu: Może być spowodowane zanieczyszczeniami w układzie.
- Niewłaściwa regulacja: Może prowadzić do zbyt małego lub zbyt dużego przepływu czynnika, co obniża efektywność chłodzenia.
- Zużycie elementów: Może powodować problemy z precyzyjną regulacją przepływu.
Zawór rozprężny odgrywa kluczową rolę w zapewnieniu komfortu termicznego w pojeździe i efektywności działania układu klimatyzacji. Regularna konserwacja układu, w tym wymiana czynnika chłodniczego i filtrów, pomaga zapobiegać problemom z zaworem.
5. PAROWNIK
Parownik to jeden z kluczowych elementów układu klimatyzacji w samochodzie. Jego głównym zadaniem jest chłodzenie powietrza, które jest następnie wtłaczane do kabiny pasażerskiej. Parownik znajduje się wewnątrz obudowy systemu wentylacji, zwykle pod deską rozdzielczą.
Jak działa parownik?
- Odbieranie ciepła z powietrza:
- Parownik to wymiennik ciepła, przez który przepływa schłodzony czynnik chłodniczy (gaz). Gdy ciepłe powietrze z kabiny przepływa przez żebra parownika, czynnik odbiera od niego ciepło.
- W wyniku tego procesu powietrze ulega schłodzeniu.
Parowanie czynnika chłodniczego:
- Czynnik chłodniczy w postaci cieczy wpływa do parownika przez dyszę rozprężną lub zawór rozprężny.
- Niskie ciśnienie w parowniku powoduje, że czynnik zaczyna się odparowywać, pochłaniając ciepło z powietrza.
Usuwanie wilgoci:
- Gdy ciepłe powietrze styka się z zimną powierzchnią parownika, para wodna zawarta w powietrzu skrapla się, co redukuje wilgotność w kabinie.
- Skroplona woda spływa do zbiornika, a następnie jest odprowadzana na zewnątrz przez rurkę odpływową.
Transport schłodzonego powietrza:
- Wentylator dmucha schłodzone powietrze przez kanały wentylacyjne do wnętrza samochodu.
Typowe problemy z parownikiem
- Zanieczyszczenie: Kurz, brud i bakterie mogą gromadzić się na żebrach parownika, obniżając jego wydajność i powodując nieprzyjemny zapach. Zalecane środki czyszczące to LUXEDO oraz EVAPORATOR CLEANER FOAM
- Wycieki czynnika chłodniczego: Uszkodzenia lub korozja mogą prowadzić do wycieku czynnika, co obniża wydajność układu. Znaczną utratę, co może doprowadzić do zatarcia sprężarki.
- Zatkana rurka odpływowa: Może powodować zalanie wnętrza pojazdu wodą skroploną z powietrza.
Dlaczego parownik jest ważny?
Parownik jest sercem chłodzenia w klimatyzacji. Bez jego prawidłowego działania nie można schłodzić powietrza, co wpływa na komfort jazdy, szczególnie w upalne dni. Regularna konserwacja układu klimatyzacji, w tym czyszczenie i sprawdzanie szczelności, pozwala utrzymać parownik w dobrym stanie.
Kolejnymi bardzo istotnymi elementami układu klimatyzacji są:
1.PRESOSTAT / CZUJNIK CIŚNIENIA
Presostat, czyli czujnik ciśnienia, to kluczowy element układu klimatyzacji w pojeździe. Jego głównym zadaniem jest monitorowanie ciśnienia czynnika chłodniczego w układzie i ochrona go przed uszkodzeniami spowodowanymi nieodpowiednim ciśnieniem najczęściej zbyt wysokim.
Jak działa presostat w układzie klimatyzacji?
- Pomiar ciśnienia: Presostat monitoruje ciśnienie w układzie klimatyzacji. Zazwyczaj jest zamontowany na przewodach wysokiego lub niskiego ciśnienia. Działa na zasadzie przełącznika, który reaguje na zmiany ciśnienia.
- Ochrona przed zbyt niskim ciśnieniem: Jeśli ciśnienie w układzie spadnie poniżej określonego poziomu (np. z powodu wycieku czynnika chłodniczego), presostat wyłącza sprężarkę klimatyzacji. Działanie to zapobiega uszkodzeniu sprężarki, która mogłaby ulec zatarciu z powodu braku odpowiedniego smarowania oraz nadmiernej temperatury.
- Ochrona przed zbyt wysokim ciśnieniem: W przypadku wzrostu ciśnienia powyżej dopuszczalnego poziomu (np. w wyniku awarii wentylatora chłodnicy / skraplacza), presostat również wyłącza sprężarkę. Dzięki temu układ jest chroniony przed uszkodzeniem, takim jak rozerwanie przewodów czy uszkodzenie elementów chłodniczych uszkodzeniem koła pasowego / sprzęgła sprężarki.
- Dwustopniowe działanie (jeśli występuje):
- Presostat po stronie niskiego ciśnienia: monitoruje dolne granice ciśnienia i wyłącza sprężarkę przy zbyt niskim poziomie.
- Presostat po stronie wysokiego ciśnienia: działa w zakresie wysokiego ciśnienia, zapobiegając przeciążeniom.
Sygnalizacja do sterownika klimatyzacji: Czujnik ciśnienia przesyła informacje do sterownika klimatyzacji. Na podstawie tych wartości system decyduje, czy włączyć lub wyłączyć sprężarkę oraz reguluje inne elementy systemu.
Rodzaje presostatów
- Mechaniczne: działają w oparciu o membrany lub sprężyny, które uruchamiają przełącznik przy określonym ciśnieniu.
- Elektroniczne: przesyłają sygnał w postaci napięcia do sterownika, który interpretuje wartość ciśnienia.
Najczęstsze problemy z presostatem
- Uszkodzenie mechaniczne lub elektroniczne: presostat przestaje reagować na zmiany ciśnienia, co może skutkować nieprawidłowym działaniem układu.
- Nieszczelność w miejscu montażu: może powodować ucieczkę czynnika chłodniczego.
- Brak komunikacji z układem sterowania: w przypadku czujników elektronicznych może wystąpić problem z przewodami lub oprogramowaniem.
Podsumowanie
Presostat pełni funkcję zabezpieczenia układu klimatyzacji, chroniąc go przed uszkodzeniami związanymi z niewłaściwym ciśnieniem. Regularna konserwacja i kontrola działania tego elementu są kluczowe dla prawidłowego funkcjonowania klimatyzacji w samochodzie.
Regulacja klimatyzacji w pojazdach za pomocą termostatu polega na automatycznym utrzymywaniu zadanej temperatury we wnętrzu pojazdu. Oto kluczowe informacje dotyczące działania i regulacji klimatyzacji w pojazdach:
1. Jak działa klimatyzacja z termostatem w pojazdach?
- Termostat: Odpowiada za pomiar temperatury w kabinie i przesyła sygnały do systemu klimatyzacji.
- Sterowanie automatyczne: Jeśli pojazd jest wyposażony w automatyczną klimatyzację, kierowca ustawia pożądaną temperaturę, a system samodzielnie reguluje intensywność nawiewu i pracę sprężarki.
- Czujniki: W nowoczesnych systemach termostat współpracuje z czujnikami temperatury i wilgotności, aby zapewnić optymalne warunki.
2. Regulacja temperatury w klimatyzacji manualnej
- W przypadku klimatyzacji manualnej kierowca samodzielnie reguluje intensywność nawiewu, temperaturę oraz kierunek przepływu powietrza za pomocą pokręteł lub przycisków.
- Brak automatycznej kontroli oznacza, że użytkownik musi ręcznie dostosowywać ustawienia w zależności od zmieniających się warunków.
3. Regulacja temperatury w klimatyzacji automatycznej
- Ustawienie temperatury: Wystarczy wybrać pożądaną temperaturę, a system automatycznie utrzyma ją, dostosowując intensywność pracy.
- Strefowość: Niektóre pojazdy oferują strefową klimatyzację, pozwalającą na różne ustawienia dla kierowcy, pasażera i czasem także tylnej części pojazdu.
- Tryb ECO: Niektóre systemy klimatyzacji mają tryb oszczędny, który minimalizuje zużycie paliwa lub energii elektrycznej.
5. Problemy i konserwacja
- Nieskuteczna regulacja temperatury: Może być wynikiem uszkodzonego czujnika, nieszczelności układu chłodniczego lub zużycia sprężarki.
- Czyszczenie i wymiana filtra kabinowego: Regularne dbanie o filtr kabinowy wpływa na wydajność systemu i jakość powietrza.
- Kontrola szczelności i uzupełnienie czynnika chłodzącego: Co 1-2 lata warto sprawdzić układ w wyspecjalizowanym warsztacie.
Wentylator skraplacza w układzie autoklimatyzacji pełni kluczową rolę w procesie chłodzenia czynnika chłodniczego. Jego zadaniem jest poprawa wymiany ciepła pomiędzy skraplaczem a otaczającym powietrzem. Oto szczegóły działania i typowe problemy z tym elementem:
Funkcja wentylatora skraplacza
- Chłodzenie czynnika chłodniczego: Skraplacz przekształca czynnik chłodniczy z fazy gazowej w fazę ciekłą, oddając ciepło do otoczenia. Wentylator wspomaga ten proces, wymuszając przepływ powietrza przez skraplacz.
- Zapewnienie efektywności układu: Gdy pojazd stoi lub porusza się powoli, naturalny przepływ powietrza jest niewystarczający. Wentylator kompensuje ten brak, zapewniając odpowiednie chłodzenie.
- Utrzymanie stabilnej pracy klimatyzacji: Efektywne działanie wentylatora jest kluczowe dla zachowania właściwego ciśnienia i temperatury w układzie chłodzenia.
Typowe problemy i usterki
- Awaria silnika wentylatora:
- Może wynikać z zużycia łożysk, uszkodzenia szczotek lub przegrzania silnika.
- Objawia się brakiem działania wentylatora.
Uszkodzenie czujnika temperatury lub presostatu:
- Czujniki sterują włączaniem i wyłączaniem wentylatora. Awaria tych elementów może powodować brak reakcji wentylatora na wzrost temperatury czynnika chłodniczego.
Problemy z instalacją elektryczną:
- Poluzowane złącza, przepalone bezpieczniki lub uszkodzone przewody mogą przerwać zasilanie wentylatora.
Zabrudzony skraplacz:
- Nagromadzenie brudu i owadów na skraplaczu może zmniejszyć przepływ powietrza, obciążając wentylator i zmniejszając efektywność chłodzenia.
Diagnostyka i naprawa
- Sprawdzenie pracy wentylatora:
- Przy włączonej klimatyzacji wentylator powinien uruchamiać się, gdy temperatura czynnika wzrośnie do określonego poziomu.
Kontrola instalacji elektrycznej:
- Użyj miernika, aby sprawdzić napięcie w złączach i ciągłość obwodu.
Wymiana uszkodzonych elementów:
- Jeśli wentylator lub czujniki są uszkodzone, należy je wymienić na nowe.
Czyszczenie skraplacza:
- Regularne usuwanie zabrudzeń zapobiega obciążeniu wentylatora i poprawia wydajność całego układu.
4.WENTYLATOR NAWIEU / PAROWNIKA
Wentylator nawiewu parownika w układzie klimatyzacji auto klimatyzacji to element systemu odpowiedzialny za wymuszanie przepływu powietrza przez parownik. Jego głównym zadaniem jest zapewnienie cyrkulacji powietrza, które przechodzi przez parownik, aby mogło zostać ochłodzone, a następnie trafić do wnętrza pojazdu.
Jak działa wentylator nawiewu parownika?
- Zasysanie powietrza: Wentylator pobiera powietrze z zewnątrz (w trybie obiegu zewnętrznego - zalecany) lub z wnętrza kabiny (w trybie obiegu zamkniętego).
- Przepływ przez parownik: Powietrze przechodzi przez parownik, gdzie dochodzi do jego schłodzenia. Parownik jest zimnym elementem, ponieważ przepływa przez niego czynnik chłodniczy, który pochłania ciepło z powietrza.
- Dostarczanie schłodzonego powietrza: Wentylator wtłacza schłodzone powietrze do systemu wentylacyjnego, skąd jest kierowane do wnętrza pojazdu po przez dyfuzory.
Kluczowe elementy układu
- Parownik: Główna część, w której dochodzi do wymiany ciepła pomiędzy powietrzem a czynnikiem chłodniczym.
- Wentylator: Silnik elektryczny napędzający wirnik, który wymusza przepływ powietrza.
- Sterowanie: Regulacja prędkości wentylatora i kierunku przepływu powietrza (np. do nóg, na szybę, do kabiny) za pomocą pokręteł lub panelu sterowania.
Objawy problemów z wentylatorem nawiewu
- Brak przepływu powietrza: Jeśli wentylator nie działa, powietrze nie będzie cyrkulować w układzie.
- Słaby przepływ powietrza: Może wskazywać na zużycie wirnika lub problemy z rezystorem regulującym prędkość.
- Hałas: Świsty, szumy lub wibracje mogą być spowodowane uszkodzeniem łożysk lub zanieczyszczeniem wentylatora.
- Nieregularne działanie: Może świadczyć o problemach z instalacją elektryczną lub sterownikiem.
Regularna konserwacja, taka jak czyszczenie układu i wymiana filtra kabinowego, może zapobiec wielu problemom z wentylatorem nawiewu parownika.
